לוחות חשמל
מידע מקצועי מקיף על סוגי לוחות חשמל, תקנים, חיווט ורמות מידור
מאמרים מקצועיים
אוסף מאמרים מקצועיים הכוללים מידע טכני מפורט, טבלאות ושרטוטים. לחץ על כל מאמר לצפייה בתוכן המלא או הורד את קובץ ה-PDF.
סוגי לוחות חשמל
לוח ראשי
- מקבל את ההזנה מחברת החשמל
- מכיל את המפסק הראשי
- מחולק למעגלים בודדים
- בדרך כלל בכניסה לבנייה
לוח משנה
- מקבל הזנה מהלוח הראשי
- משמש לחלוקת חשמל בחלקים שונים
- בדרך כלל בחלקים שונים של הבנייה
- מאפשר ניהול טוב יותר של המעגלים
לוח תעשייתי
- מעגלים בעל הספק גבוה
- מכיל קונטקטורים ורליים
- בקרה מתקדמת
- מתאים לתעשיות ומפעלים

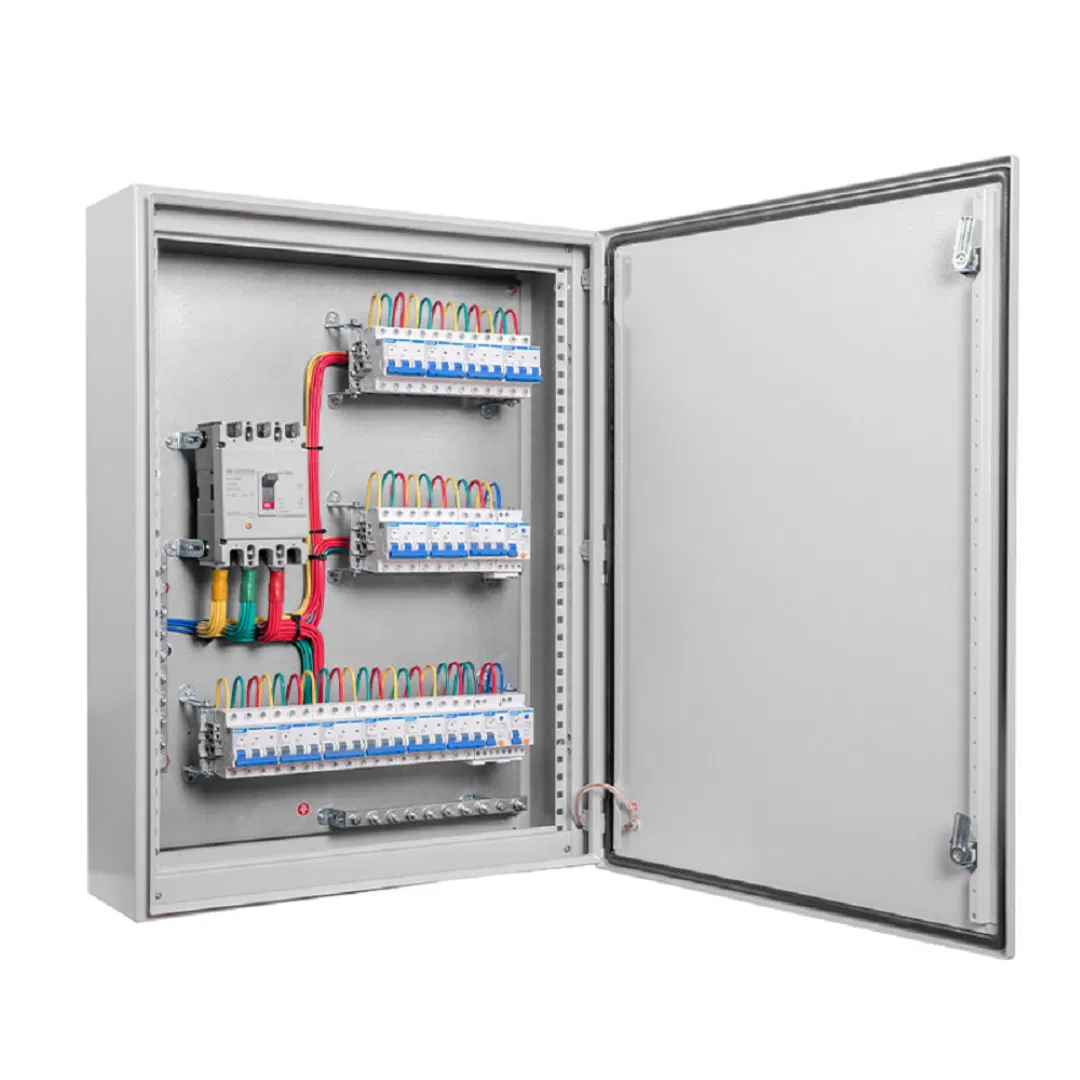

לוח חשמל מודרני עם MCB
לוח חשמל עם מגעים
חלקי לוח חשמל
מפסק ראשי (Main Switch)
בקרה על כל הלוח, בדרך כלל מפסק תלת-קוטבי בעל דירוג זרם גבוה
ספי צבירה (Busbars)
הולכת הזרם, בדרך כלל נחושת או אלומיניום בעלי יכולת נשיאת זרם גבוה
מפסקים אוטומטיים (MCB)
הגנה על מעגלים בודדים, דירוגים שונים לפי צריכה
ממסרי זליגה (RCD)
הגנה על אדם, בדרך כלל 30mA
נתכים
הגנה על מעגלים, דירוגים שונים
מונה חשמל (Meter)
מדידת צריכה, בדרך כלל דיגיטלי
דרישות תכנון לוח חשמל
שלבים בתכנון
- 1חישוב הספק כולל נדרש
- 2בחירת דירוג המפסק הראשי
- 3חלוקה למעגלים בודדים
- 4בחירת דירוג MCB לכל מעגל
- 5בחירת סוג הכבל
- 6התקנה לפי תקנות
דרישות תקנון
- מרחק מינימלי בין רכיבים
- אוורור נכון
- גישה קלה
- סימון ברור של מעגלים
- הגנה מפני אבק ולחות
- בדיקה תקופתית
